[脈沖式]樹木斷層成像儀ABTOM產品說明

    ABTOM是一款新型的脈沖式樹木斷層成像儀，可利用應力波，模擬圖形顯示測量樹木或伐木的內部腐爛、空洞和破裂等內部狀態，評估樹木的有效情況，確定樹木或伐木的質量。通過Arboradix模塊，也可以探測受損的樹根。通過制圖模塊可以估算出樹木的較弱點以做防風措施。

[脈沖式]樹木斷層成像儀ABTOM原理：

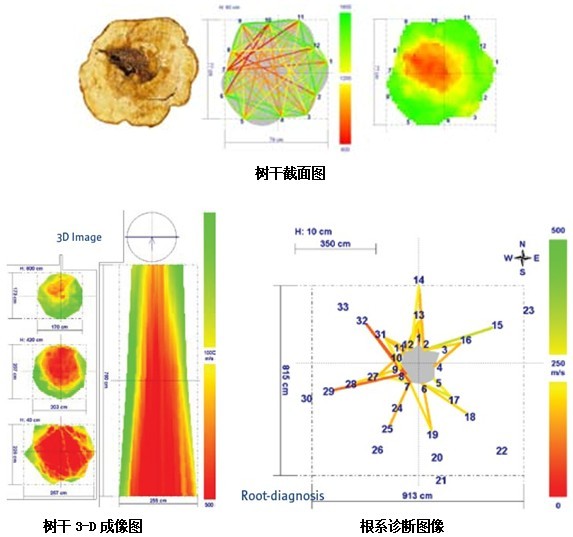

利用應力波在健康樹木中的傳播速度比在受損樹木中快，樹干周圍的多功能傳感器作為發送并接受聲學脈沖信號，測量應力波在樹木中傳輸?shù)臅r(shí)間長短，通過軟件及選出測量值并將其轉化為彩色圖片，受損或者空洞部分在圖表中顯示為紅色，健康部分呈現綠色。

系統組成：

提供不同的配置滿足用戶不同的實驗需求，可選多功能傳感器2-24個或較多

?傳感器連接電纜和附件

?便攜箱

?可充電電池

?應用軟件

?安裝附件

[脈沖式]樹木斷層成像儀ABTOM系統優點：

? 強大的樹木有效評價工具

? 非破壞性樹木無損測量，樹木缺陷有效定位

? 容易操作，樹干截面測量結果快速圖像彩色顯示，易于理解

? 在不同高度進行測量后可以得到3-D圖像

? 無損檢測

? 可靈活實驗：可根據實驗需要加入多功能傳感器，

? ARBOTOM? 軟件記錄下所有實驗數據，如有需要，可以篩選出一個傳感器的數據

操作步驟：

1、  放置傳感器于樹木莖干上

2、  在應用軟件中記錄傳感器位置

3、  輕微的敲擊各傳感器

4、  結果將顯示在表格或圖形中

樹木電阻抗斷層成像儀

PT樹木電阻抗斷層成像儀通過測量電流或電壓的變化來診斷樹木情況， 測量結果以二維圖

特點：

? 系統結構緊湊僅有一個主要的控制單元。

? 配有兩根電纜并配置夾子用來固定電纜

? 數據收集快速

? 較多可達到24個測量點，掃描較快達30秒

? 重量輕

? 內置藍牙和GPS

圖例：3D圖像顯示一個藍色的高導電區域，這個區域的真菌生長比較活躍。

藍色的低電阻指示區域（高的含水量等）

綠色和黃色顯示正在增長的電阻

紅色高電阻的指示區域。（低含水量）

如何辨別斷層照片

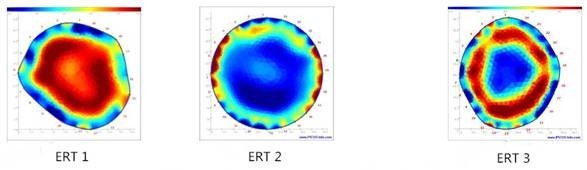

ERTS的主要方面是高和低的導電區域的分布。你要去觀察哪里的電阻比較高哪里的比較低。這個信息需要與那些特定物種的健康的樹木正常的電阻分布作對比。每個物種都有一個典型的電阻（水分、濕度）分布。到目前為止，我們已經辨別了樹木中三種典型的電阻率分布：

聲波電阻抗理論

當將聲波層析成像結合使用時，一個ERT 提供給你較多關于樹的信息。當同時分析SoT 和ERT時，很有可能會：

? 辨別出不同的傷害類型（例如裂紋和腐蝕）

? 監測到早期的腐爛

? 測量硬木或者邊木材的尺寸

? 獲得測量水平上下區域的信息。這使得分析根的腐爛問題變得很有趣。

下面的判定表有助于一起提供SoT和ERT。這是ERT1型的表格

SoT（聲波速率：m/s）

ERT（電阻率）

結論

高（褐色）

高（紅色）

健康

高（褐色）

低（藍色）

仍然有效，但是早期腐爛

低（藍色、紫色）

高（紅色）

孔洞、死亡腐爛

低（藍色、紫色）

低（藍色）

活躍腐爛

配置包含：

數量            名稱描述

1               PPT 3固件

1               PTT 3控制單元

1               PTT 3傳感器電纜圈（紅色）

1               PTT 3 傳感器電纜圈（藍色）

1               電源

1               USB數據線

2               皮帶26mm,6m

1               卷尺

1               木錘

4               電纜固定夾

1               釘箱
